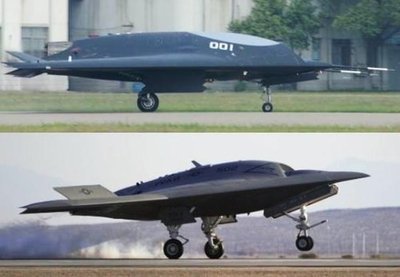

利剑无人机

“利剑”无人机采用了飞翼式布局，这个几乎没有什么悬念，与各国发

利剑无人机。展的无人作战飞机相同，如X-47B、神经元，就会发现飞翼式布局几乎是大家都在采用的布局。

采用原因

因飞翼式布局是公认的能够兼顾考虑隐身、航程等性能的气动布局。

优点

隐身性能好，飞翼式布局没有垂直尾翼和平尾，对于常规布局的飞机来说，这是一个主要的雷达电波反射源，同时机身剖面接近于翼型，上下表面在展向上与机翼表面和缓的过渡，没有明显的界限，较好的融合为一体，整个表面光滑顺畅，没有明显的鼓包、缝隙等，进一步提高飞机的隐身性能。

对航程的影响

在航程方面，由于飞翼式布局的浸润面积比较小，大约只相当于常规布局飞机的一半左右，因此亚音速条件下阻力较小，在同样展弦比的情况下，飞翼式布局的升阻比是常规布局的1.4倍，因此航程性能较好，另外没有垂尾和平尾，在同样条件下飞翼式布局的结构重量较轻，同时主要设备舱布置在机翼中心线，这样与机翼的气动载荷分布一致，所以可以进一步降低结构重量，这样有利提高飞机的载油系数，确保飞机的航程指标，同时还可以提高飞机的载荷，保证飞机具备较强的攻击能力。

进气方式

“利剑”无人机采用了机背进气道，载面呈现三角形，这个也是新世纪无人作战飞机一个特点。

机背进气道特点从外形上来看，这个模型的进气道和美国X-45的后倾半下凹式进气口相近,这个设计有利于降低进口及发动机舱的高度,对前向及侧向隐身十分有利。背负式进气道的优点就是可以增加机身容积，结构效率也比较高，这对于体积有限的无人机来说是非常重要的，同时无人作战飞机多采用高空突防战术，机身会对地面雷达形成遮挡，让其无法直接照射进气道，背负进气道再配合S形处理和进气道格栅等技术可以进一步提高飞机的隐身能力，正是因为飞翼式布局和背负式进气道有这些突出优点，所以它才成为新世纪无人作战飞机一个标准的气动布局，但是它也不是没有缺点，飞翼布局的短处也是显而易见的，没有了垂尾，航向稳定性下降，航向控制需借助其他方式来提供足够的偏航力矩，另外单翼面的纵向气动操纵效率较低。因此飞翼飞机多采用W形后翼，以保证航向操纵的效率。

“利剑”无人机重点需要解决以下几个关键技术：

1、隐身气动一体化技术。随着空中预警机、相控阵雷达、主动雷达制导空空导弹的普及，现代战斗机对空中目标的打击能力越来越强，对于需要在高威胁环境下作战的无人作战飞机来说，隐身能力是前提和关键，另外由于无人作战飞机相对于有人飞机来说，体积和机内空间较小，燃料载荷较低，所以需要气动布局具备较大的升阻比，以提高飞机的航程，



2、高效推进技术。无人作战飞机的大航程要求还对推进系统提出了更高要求，它的发动机要求体积小、重量轻、推力大、油耗低，



3、自动导航系统。由于没有飞行员，这样无人作战飞机从发动机启动开始就需要导航系统能够提供精确的导航，以便获得准确的自身位置和状态和航向，以便飞机能够在突防上千公里以后，仍旧能够准确的到达目标。



4、自动目标搜索和精确打击技术。没有飞行员，意味着无人作战飞机需要具备自动目标探测和搜索能力，特别是要具备自动目标识别技术，包括对探测到目标进行分析、识别敌我、分辨类型，确定攻击目标等。

“利剑”无人机的发动机会采用什么型号呢？一般来说，为了保证飞机的航程，无人作战飞机多采用油耗低的涡扇发动机，目前我国研制成功的涡扇发动机有两种，一种是涡扇-10，它的最大推力大约80千牛，一种是涡扇-13，它的最大推力为50千牛，可以认为前一种可能性要大一些，因此发动机推力越大，最大起飞重量就越大，作战半径也越大。
